IH型單級單吸化工離心泵

作者: 發布時間:2019-04-08 瀏覽次數:5185

IH型單級單吸化工離心泵

一、產品概述

IH系列化工泵為單級單吸懸臂式離心泵,其標記,額定性能點和尺寸等效采用國際標準ISO2858—1975(E),是國家確定替代F型耐腐蝕離心泵的高效節能、更新?lián)Q代產品。IH型泵廣泛地適用于化工、石油、冶金、電力、造紙、食品、制藥、合成纖維等工業部門,用于輸送腐蝕性的或不允許污染的介質。

IH系列泵的性能參數為:流量為6.3~400米3/小時,揚程為5~125米。該系列泵輸送介質的溫度一般為-20℃和105℃,必要時采取適當的措施,可輸送更高溫度的介質泵出口的***高壓力不得超過1。6Mpa。

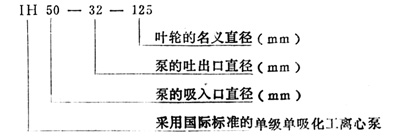

二、型號意義

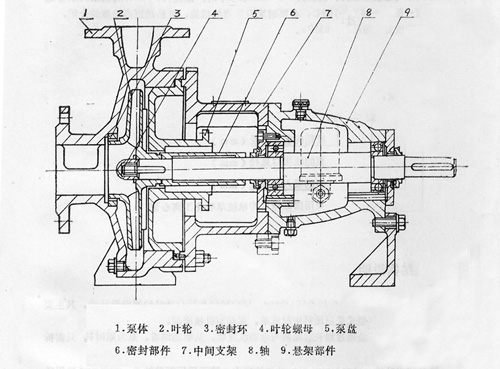

三、結構圖



四、技術特性


IH系列單級單吸熱水離心泵,是根據國際標準ISO2858、ISO3069、ISO3661所規定的額定性能和尺寸設計的,其主要零、部件有:泵體、泵蓋、葉輪、軸、軸套和懸架部件等。
該系列泵采用后開門結構,設計有加長聯軸器,不需拆卸管路系統和電動機,只需拆下加長聯軸器的中間聯接件可以進行維修。
葉輪是閉式葉輪,帶有副葉片用以平衡軸向力,軸承采用滾動軸承,潤滑方式采用稀油潤滑。
泵的軸封型式采用填料密封或單、雙端面機械密封。
泵的傳動是通過加長聯軸器與電動機直聯。從驅動端看,泵為順時針?lè )较蛐D。

五、結構特點

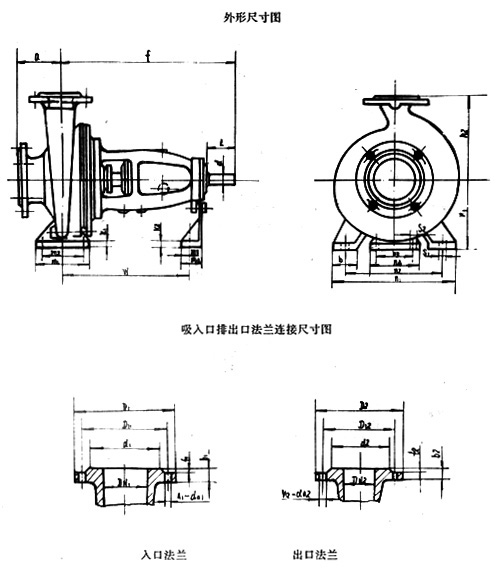

六、安裝拆卸

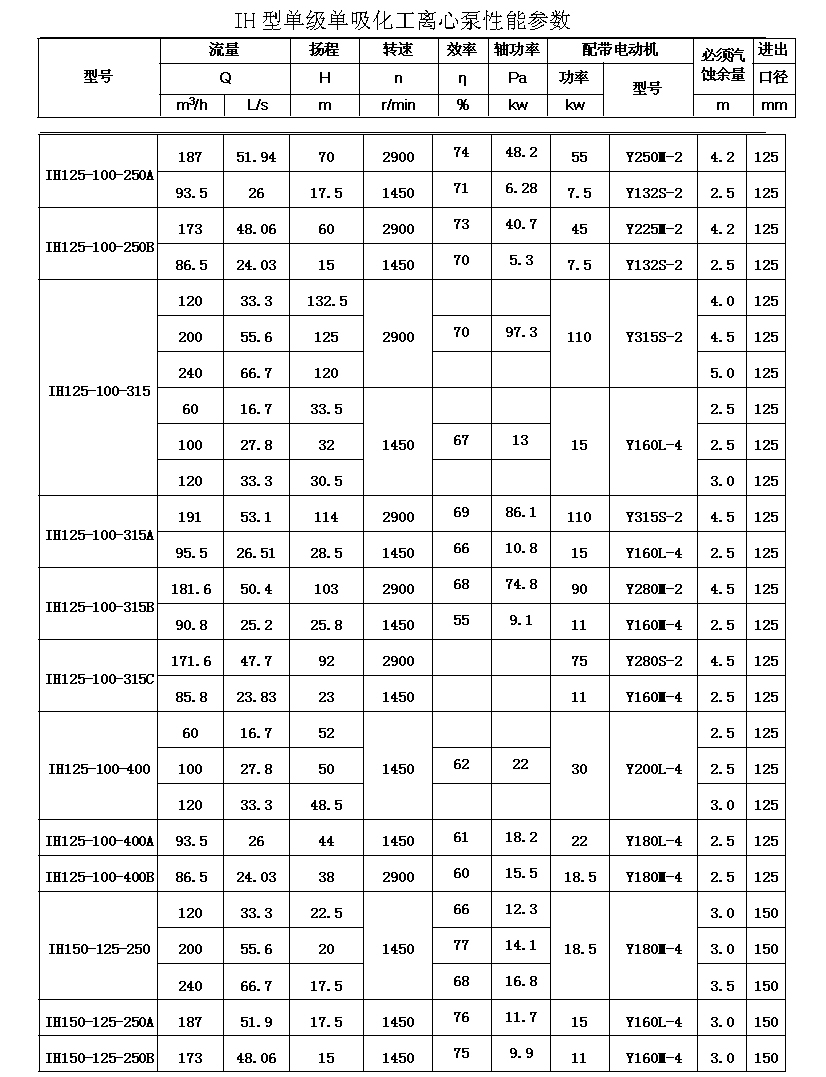

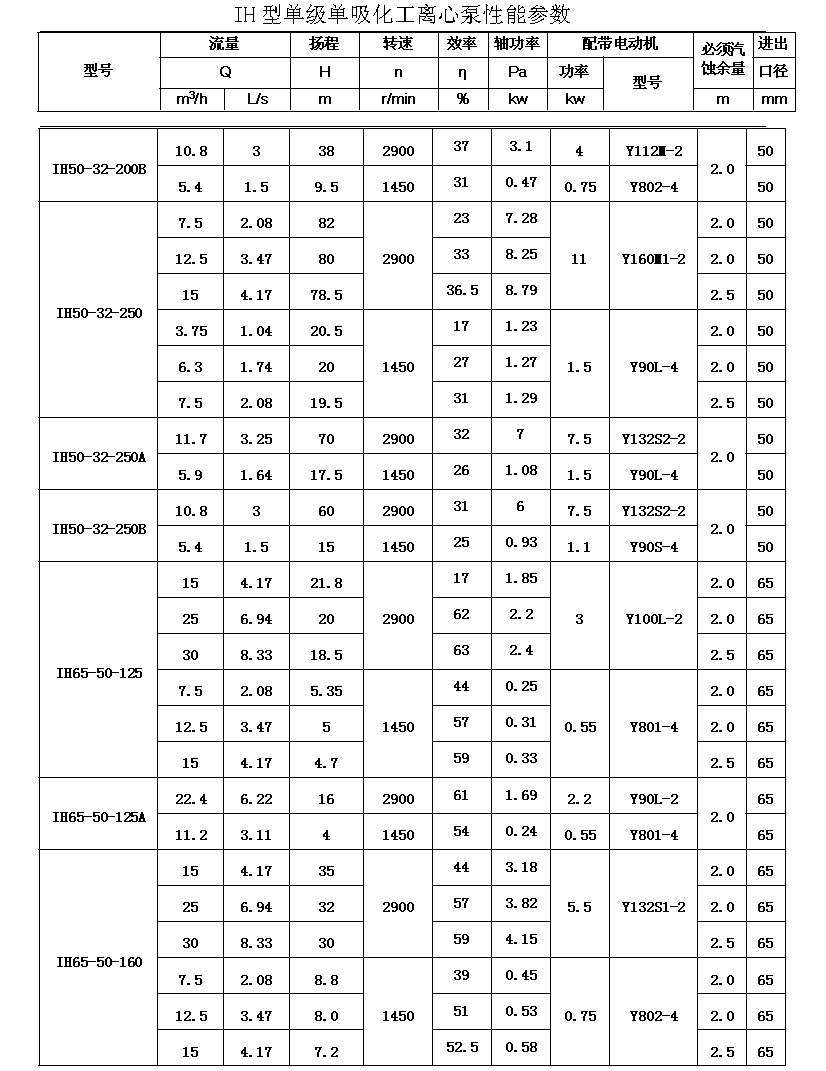

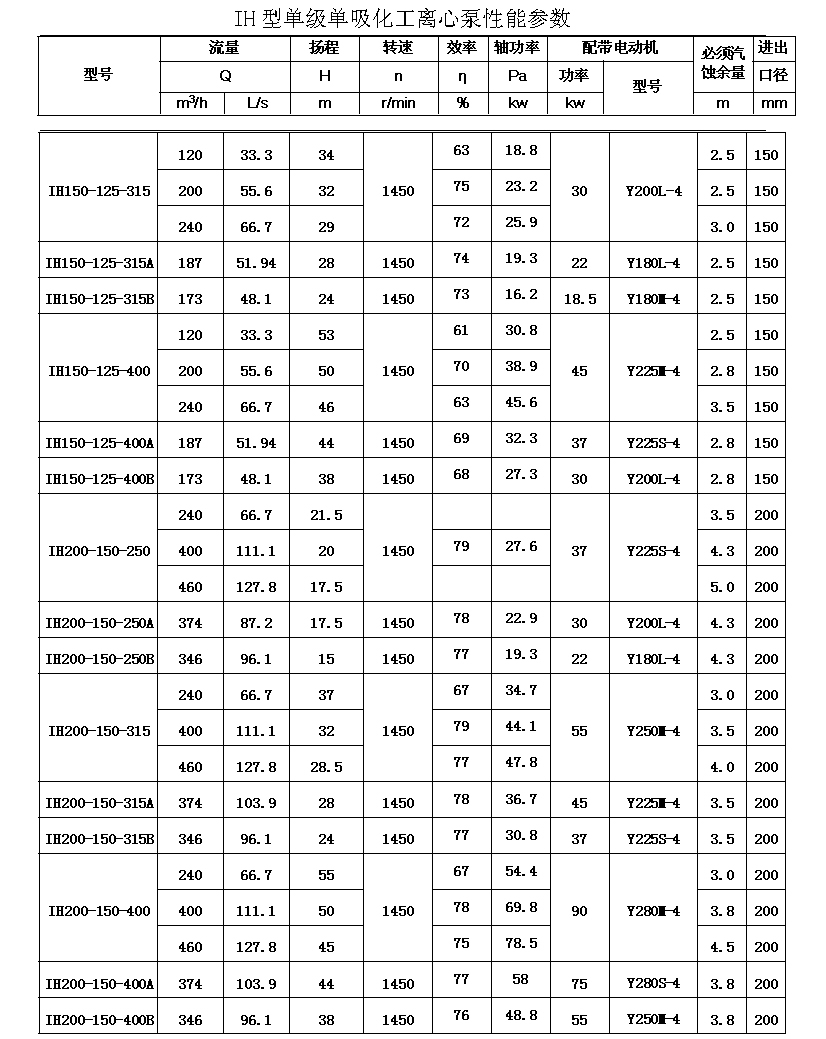

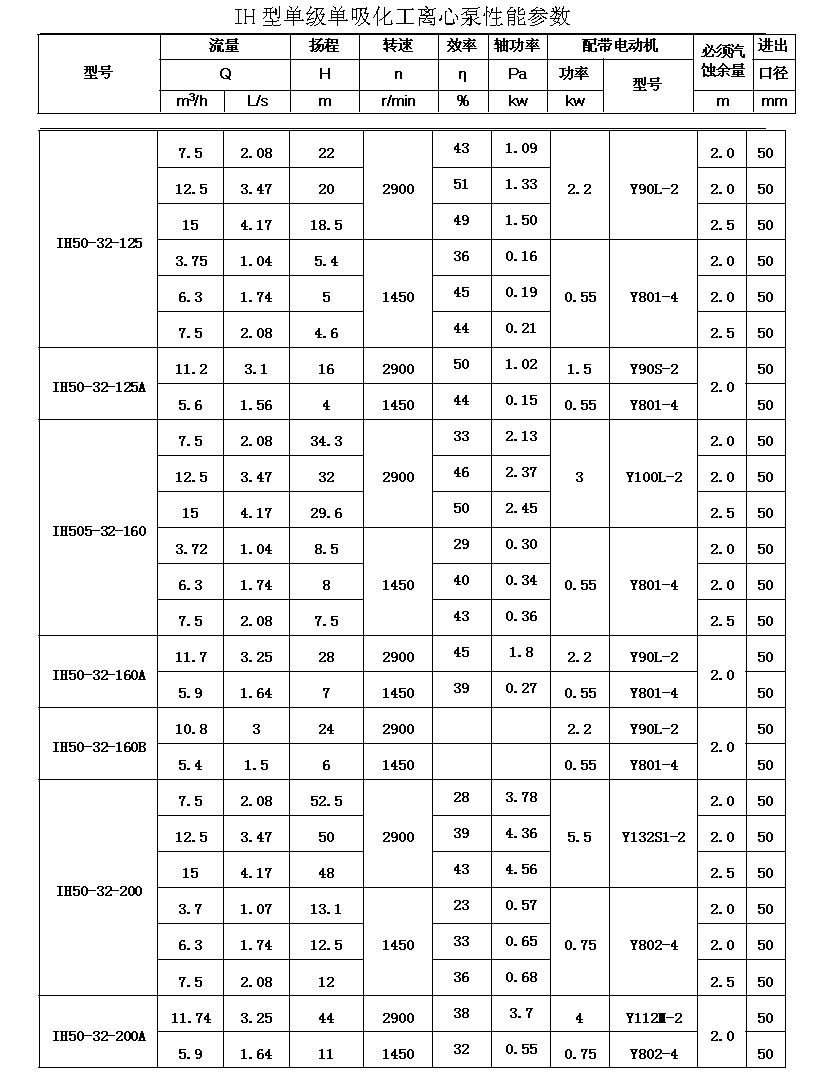

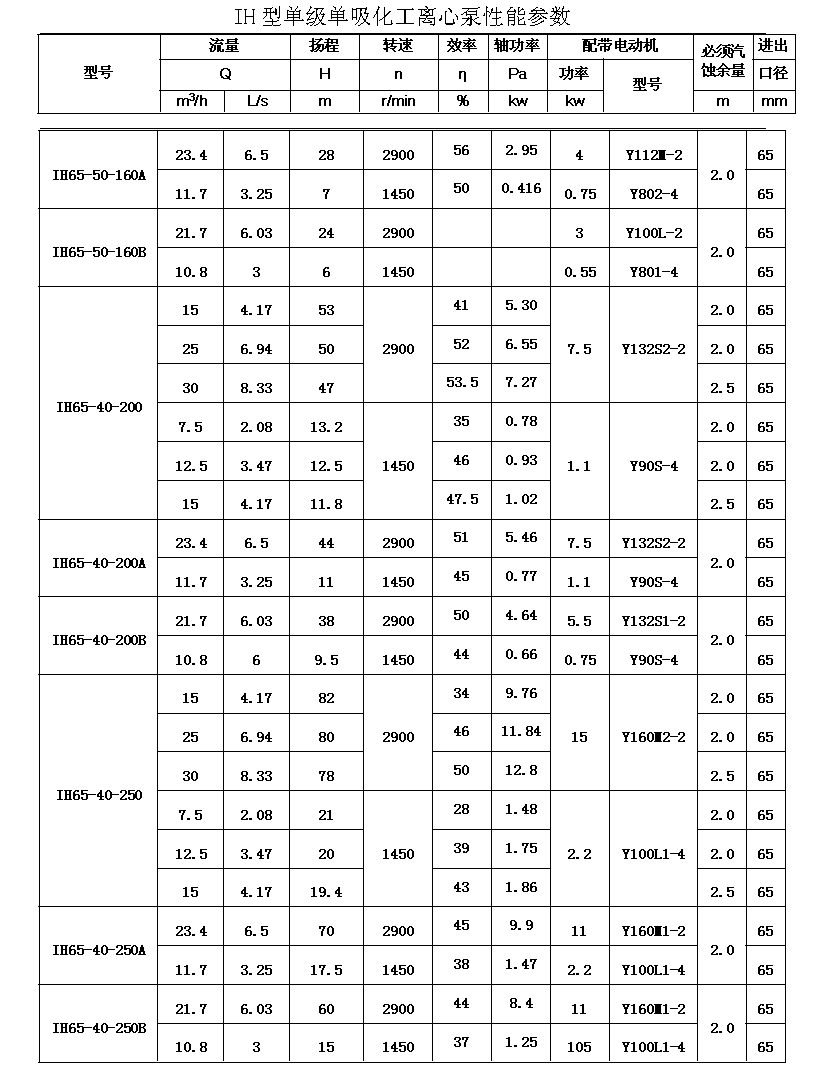

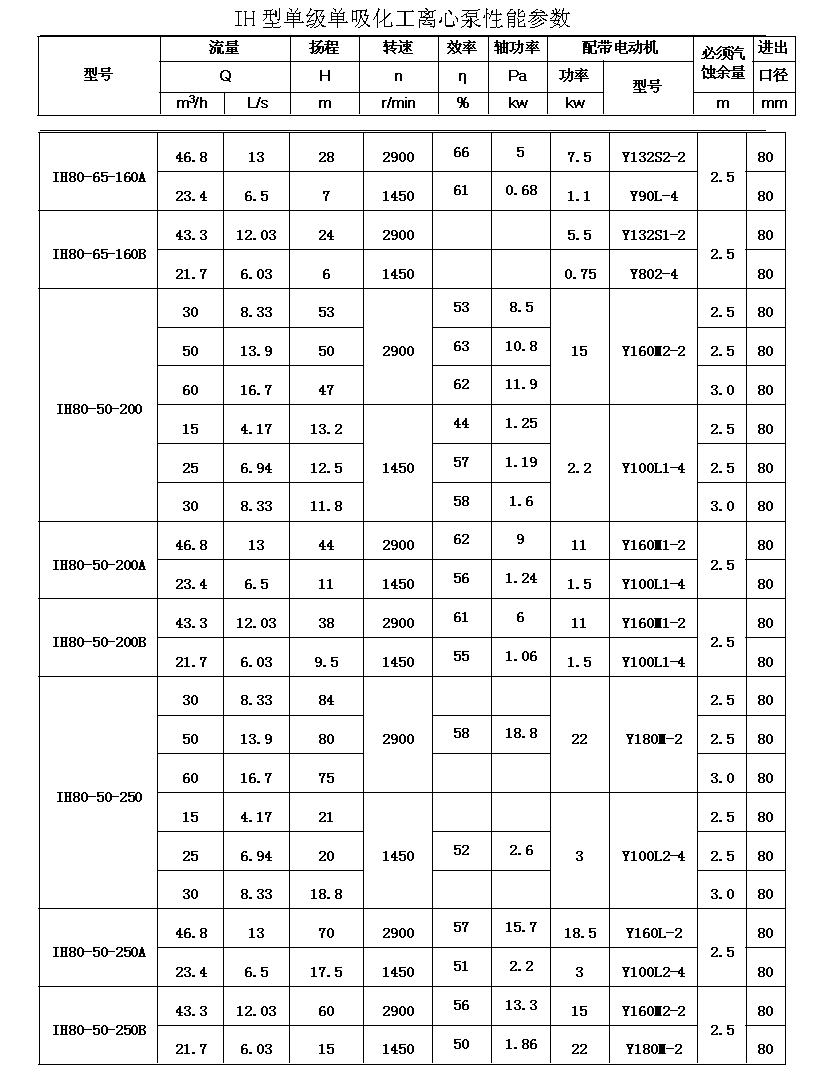

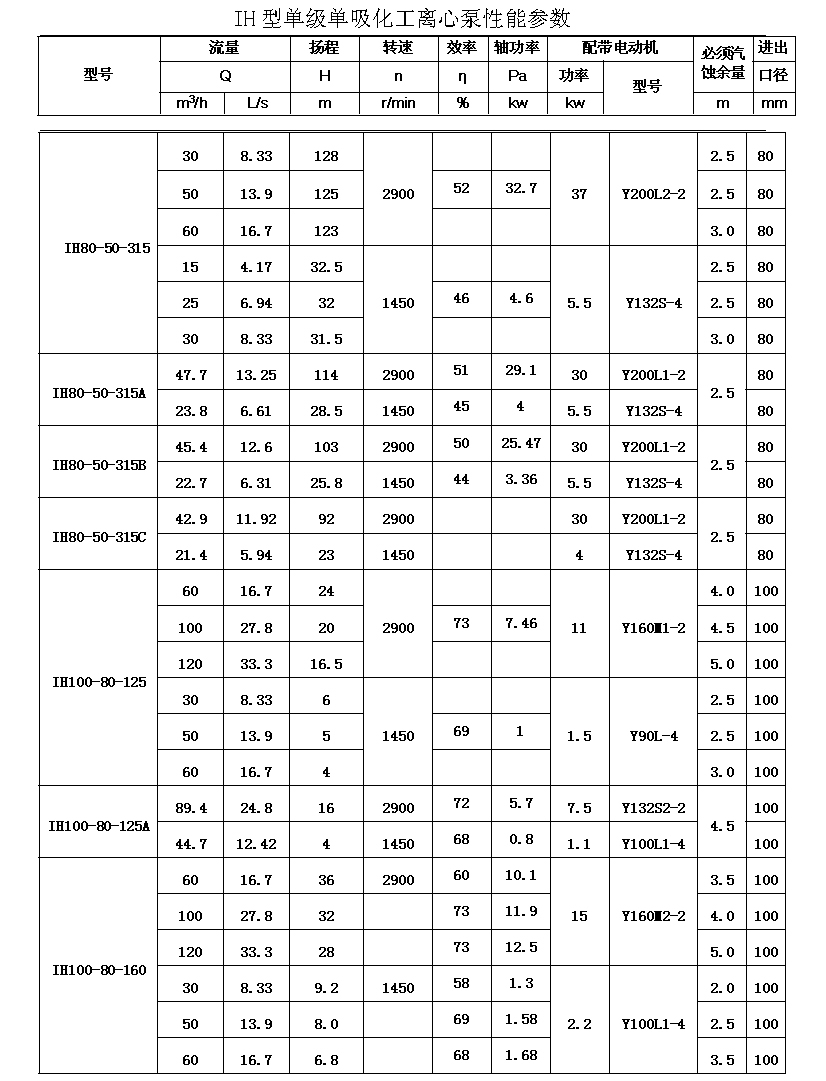

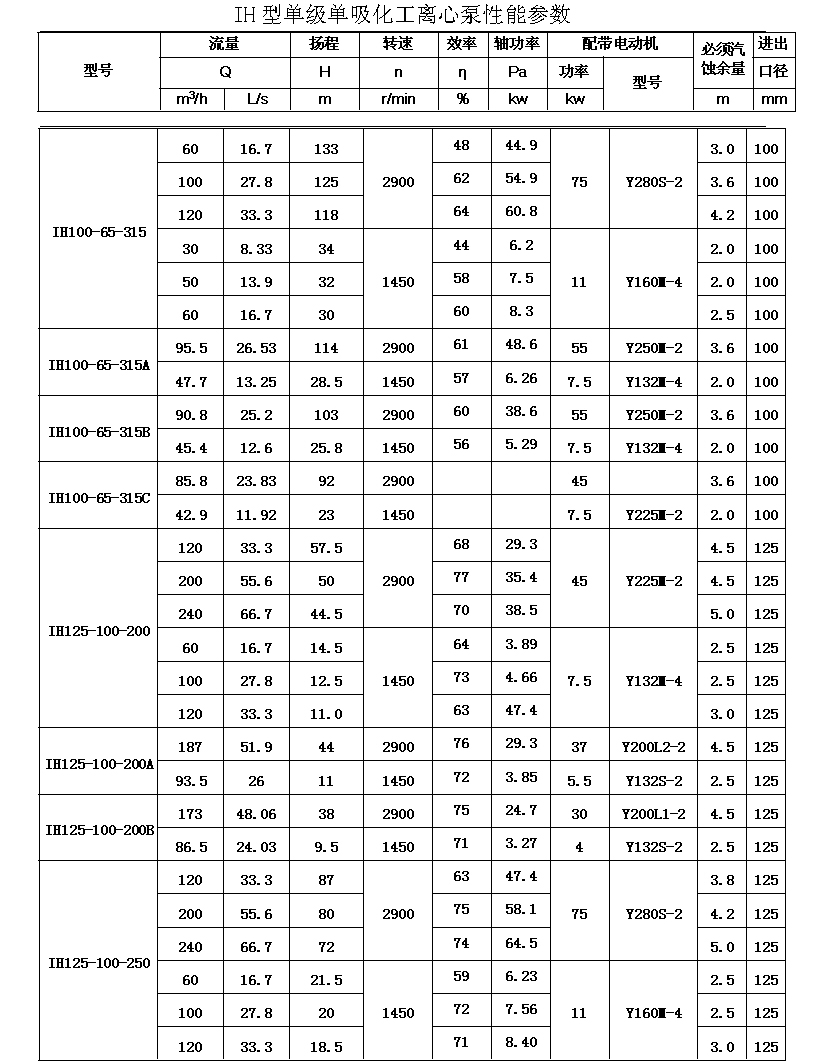

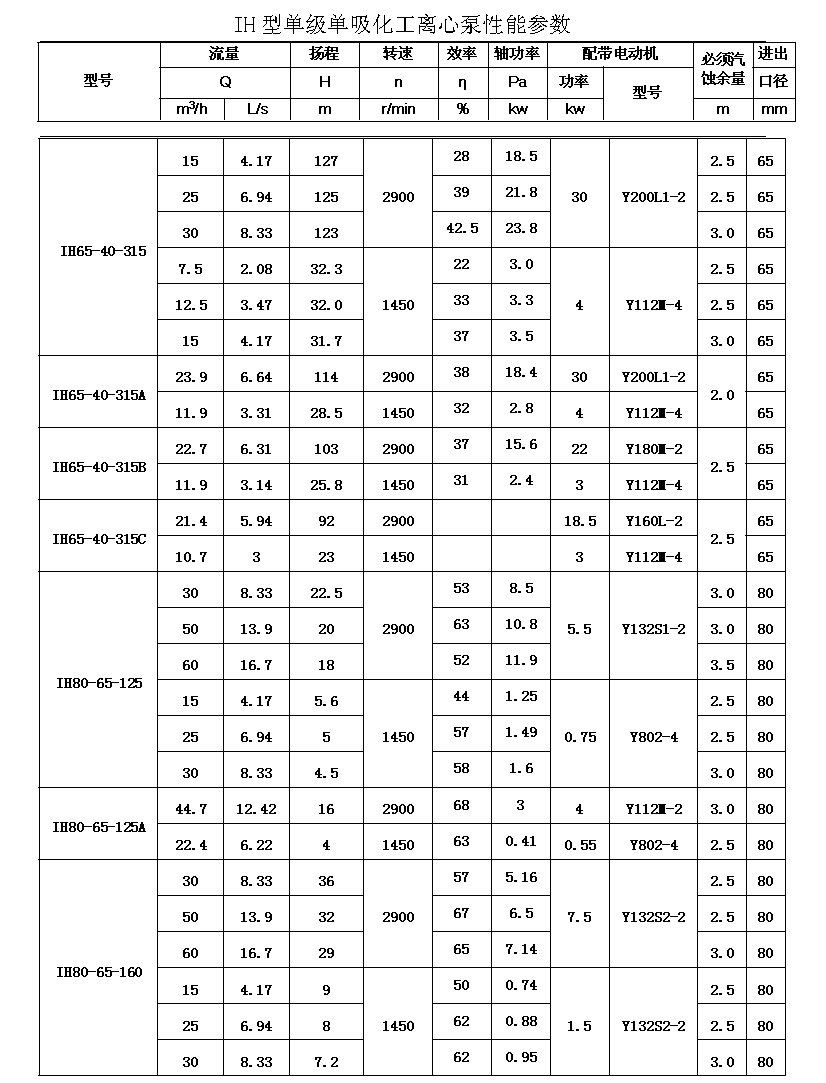

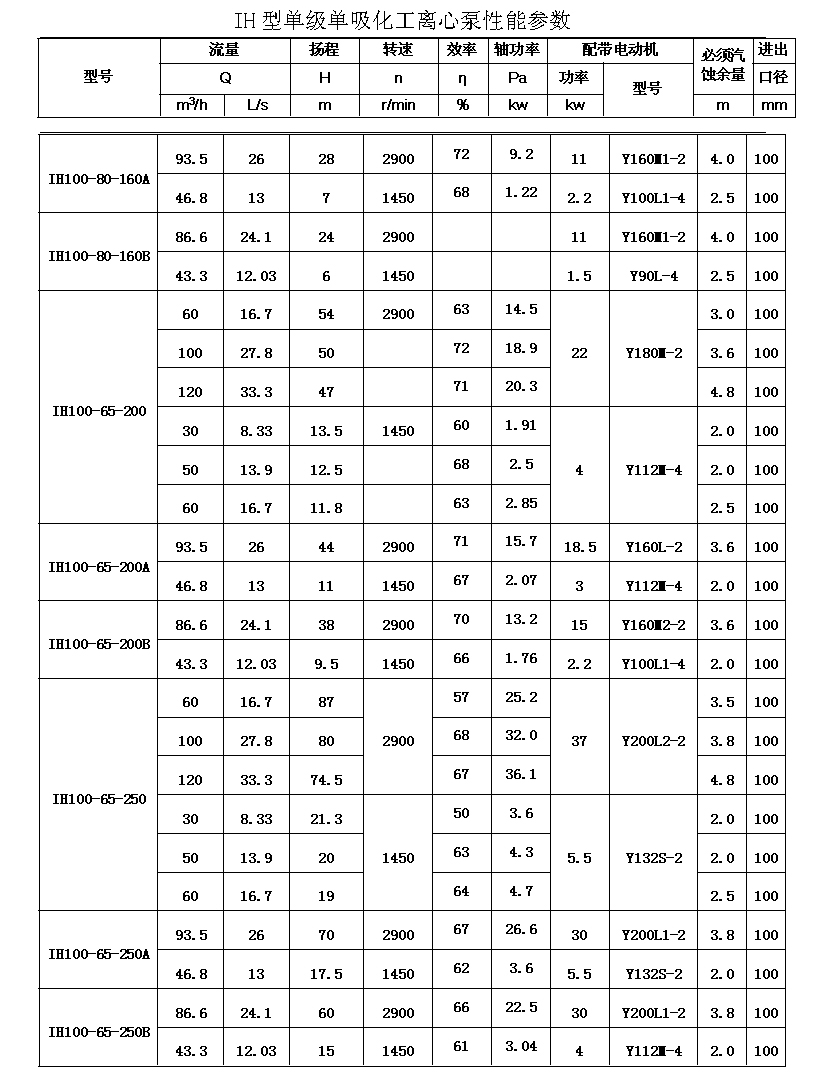

七、性能參數
