DA型多級清水離心泵

作者: 發布時間:2019-04-08 瀏覽次數:3447

DA型多級清水離心泵

一、產品概述

DA型泵是單吸多級分段式離心泵,供輸送清水及物理、化學類似于水的液體之用。本型號水泵的揚程在14米~412米,流量為10.8米3/時~720米3/時,液體***高溫度不得超過40℃,適用于礦山、工廠及城市給排水之用。

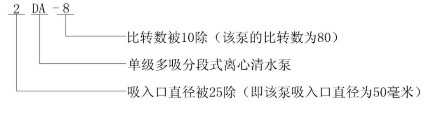

二、型號意義

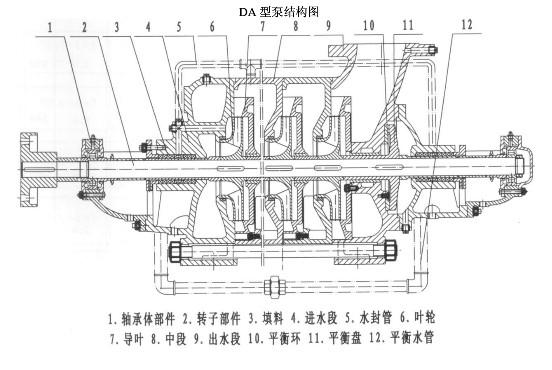

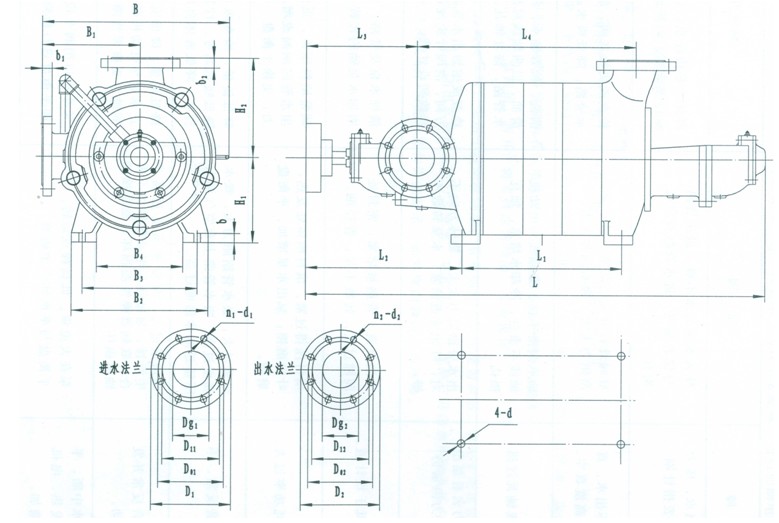

三、結構圖

四、技術特性

DA型泵為分段式多級泵,其吸入口位于進水段上成水平方向,吐出口在出水段上垂直向上。其揚程可根據使用需要而增減水泵級數,本型泵裝配精度對性能影響特 別顯著,尤其是各個葉輪的出口與導翼進口之間相對位置,每級葉輪的吐出口中心必須對準導翼的進口中心,其中稍有偏差即將使整個性能受到影響、效率降低,故 在檢修后裝配時務必注意,若有偏差必須調整,從驅動方向看,水泵均為順時針方向旋轉。

五、結構特點

六、安裝拆卸
☆裝配順序:
1、將密封環緊裝在進水段上。
2、把導翼套裝在導翼上,然后將導翼固定在所有的中段上去。
3、將出水導翼、平衡環和平衡套分別裝在出水段上。
4、將裝好軸套甲和鍵的軸穿過進水段,并順鍵推入葉輪、葉輪擋套并在中段上鋪一層青殼紙,裝好中段再順鍵推進葉輪、葉輪擋套,重復以上步驟將所有葉輪、葉輪擋套及中段裝完。
5、將出水段裝在中段上,然后由拉緊螺栓將進水段、中段和出水段緊固在一起。
6、裝上平衡盤及軸套乙。擰上軸套螺母,并將尾蓋緊固在出水段上。
7、順次在二端放入填料環里面的填料、填料環、填料壓蓋及擋水圈,井將軸承甲、乙部件分別緊固在進水段和尾蓋上。裝好后,轉動一下軸,檢查轉子部分是否靈活。
8、裝好填料環外面的填料和填料壓蓋。注意填料環串孔中心應對準水封管中心。
9、裝上水封管、回水管、彈性聯軸器部件及所有四方螺塞。
☆泵的安裝:
1、安裝前的準備工作
(1)泵的基礎必須具有足夠的強度,基礎的質量約等于機組質量的3~5倍。
    (2)檢查水泵和電機,檢查泵的零件是否有嚴重磕碰現象。
    (3)檢查泵的零配件是否缺少或損壞。
    (4)準備工具及起重機械。
☆安裝順序:
    (1)在底座下面放置鋼的墊鐵和楔鐵。用起重吊鉤吊住底座的四個角,把底座吊在地基上方,慢慢地把底座放在每一個預制好的地腳螺栓孔的位置上。
    (2)找平底座,向地腳處灌漿,達到凝固強度后,擰緊地腳螺栓。
    (3)設備調整。泵與電機聯軸器之間應有間隙,一般間隙應有3~6毫米左右。水泵與電機的軸線應重合,可用塞尺測量兩聯軸器端面問隙的均勻度,其允差為0.06毫米,可用直尺在兩聯軸器圓周各個方向進行測量,兩聯軸器外圓表面間隙允差0.08毫米。如不符以上要求,可用調整墊進行調整。
☆管道安裝及注意事項:
(1)泵的出水口必須安裝壓力表,閘閥及止回閥。進水處應安裝真空表、底閥(用真空泵引水可不安裝底閥)。
(2)進水管道的進口處應安裝過濾網,防止大的顆粒進入泵中,損壞設備。
(3)不得將管路重量壓在泵上,使泵受力。泵停后,不得使泵承受管路中水的重力。
(4)泵的平衡水管是連接進水段和出水段的一根管,它起著平衡軸向力的作用,絕對不允許堵塞,一般泵出廠時已連接好,用戶不需要再安裝調整。
(5)水封管是連接進水段填料腔和填料函體填料腔的一根管,它起到防止泵內進氣、水潤滑及水冷卻的作用。
(6)必須采用不小于水泵進水口徑的管子進行安裝,否則會影響水泵的性能。
(7)管道在距離1米范圍內盡可能不拐彎,以減少阻力損失。
(8)管道安裝完畢后,必須進行沖洗方可與泵連接,防止焊渣等雜質進入泵內,損壞葉輪。

七、性能參數


2DA-8型泵工作性能表


泵的型號

流量Q

揚程H

m

轉速n

r/min

功率PkW

效率η

%

必需汽蝕余量

NPSHrm

質量

kg

m3/h

L/s

軸功率

電機功率

2DA-8×2

10.8

14.4

18

21.6

3

4

5

6

20

18.6

16.6

14

1450

1.18

1.32

1.48

1.65

3

50

55

55

50

2.0

140

2DA-8×3

10.8

14.4

18

21.6

3

4

5

6

30

27.9

24.9

21

1450

1.77

1.98

2.22

2.47

4

50

55

55

50

2.0

160

2DA-8×4

10.8

14.4

18

21.6

3

4

5

6

40

37.2

33.2

28

1450

2.36

2.65

2.96

3.30

4

50

55

55

50

2.0

180

2DA-8×5

10.8

14.4

18

21.6

3

4

5

6

50

46.5

41.5

35

1450

2.95

3.31

3.70

4.12

5.5

50

55

55

50

2.0

200

2DA-8×6

10.8

14.4

18

21.6

3

4

5

6

60

55.8

49.8

42

1450

6.54

3.97

4.44

4.95

7.5

50

55

55

50

2.0

220

2DA-8×7

10.8

14.4

18

21.6

3

4

5

6

70

65.1

58.1

49

1450

4.13

4.64

5.18

5.77

7.5

50

55

55

50

2.0

240

2DA-8×8

10.8

14.4

18

21.6

3

4

5

6

80

74.4

66.4

56

1450

4.72

5.30

5.92

6.60

11

50

55

55

50

2.0

260

2DA-8×9

10.8

14.4

18

21.6

3

4

5

6

90

83.7

74.7

63

1450

5.31

5.96

6.66

7.42

11

50

55

55

50

2.0

280



































3DA-8型泵工作性能表



泵的型號

流量Q

揚程H

m

轉速n

r/min

功率PkW

效率η

%

必需汽蝕余量

NPSHRrm

質量

kg

m3/h

L/s

軸功率

電機功率

3DA-8×2

25.2

32.4

39.6

7

9

11

25

22.6

19

1450

2.82

3.12

3.42

4

61

64

60

2.5

164

3DA-8×3

25.2

32.4

39.6

7

9

11

37.5

33.9

28.5

1450

4.23

4.68

5.12

7.5

61

64

60

2.5

208

3DA-8×4

25.2

32.4

39.6

7

9

11

50

45.2

38

1450

5.63

6.24

6.83

11

61

64

60

2.5

252

3DA-8×5

25.2

32.4

39.6

7

9

11

62.5

56.5

47.5

1450

7.04

7.80

8.55

11

61

64

60

2.5

296

3DA-8×6

25.2

32.4

39.6

7

9

11

75

67.8

57

1450

8.45

9.46

10.25

15

61

64

60

2.5

342

3DA-8×7

25.2

32.4

39.6

7

9

11

87.5

79.5

66.5

1450

9.85

10.90

12.00

15

61

64

60

2.5

386

3DA-8×8

25.2

32.4

39.6

7

9

11

100

90.5

76

1450

11.25

12.50

13.70

18.5

61

64

60

2.5

430

3DA-8×9

25.2

32.4

39.6

7

9

11

112.5

101.7

85.5

1450

12.67

14.00

14.50

18.5

61

64

60

2.5

474























































4DA-8型泵工作性能表



泵的型號

流量Q

揚程H

m

轉速n

r/min

功率PkW

效率η

%

必需汽蝕余量

NPSHRrm

質量

kg

m3/h

L/s

軸功率

電機功率

4DA-8×2

36

54

72

10

15

20

34.4

32

28.4

1450

6.48

7.4

8.2

11

52

63.5

68

3.0

263

4DA-8×3

36

54

72

10

15

20

51.6

48

42.6

1450

9.72

11.1

12.3

15

52

63.5

68

3.0

321

4DA-8×4

36

54

72

10

15

20

68.8

64

56.8

1450

12.96

14.8

16.4

18.5

52

63.5

68

3.0

379

4DA-8×5

36

54

72

10

15

20

86

80

71

1450

16.2

18.5

20.5

30

52

63.5

68

3.0

437

4DA-8×6

36

54

72

10

15

20

103.2

96

85.2

1450

19.5

22.2

24.6

30

52

63.5

68

3.0

498

4DA-8×7

36

54

72

10

15

20

120.4

112

99.4

1450

22.7

25.9

28.7

37

52

63.5

68

3.0

556

4DA-8×8

36

54

72

10

15

20

137.6

128

113.6

1450

25.9

29.6

32.8

37

52

63.5

68

3.0

614

4DA-8×9

36

54

72

10

15

20

154.8

144

127.8

1450

29.2

33.4

36.9

45

52

63.5

68

3.0

672























































5DA-8型泵工作性能表



泵的型號

流量Q

揚程H

(m)

轉速n

(r/min)

功率PkW

效率η

(%)

必需汽蝕余量

NPSHRrm

質量

kg

m3/h

L/s

軸功率

電機功率

5DA-8×2

72

90

108

126

20

25

30

35

46

43.3

40

36

1450

13.25

14.7

16.55

18.4

22

68

72

71

67

3.5

346

5DA-8×3

72

90

108

126

20

25

30

35

69

64.8

60

54

1450

19.88

22.05

24.8

27.6

37

68

72

71

67

3.5

418

5DA-8×4

72

90

108

126

20

25

30

35

92

86.4

80

72

1450

26.5

29.4

33.2

36.8

45

68

72

71

67

3.5

489

5DA-8×5

72

90

108

126

20

25

30

35

115

108

100

90

1450

33.13

36.75

41.4

46

55

68

72

71

67

3.5

561

5DA-8×6

72

90

108

126

20

25

30

35

138

129.6

120

108

1450

39.75

44.1

49.7

55.2

75

68

72

71

67

3.5

636

5DA-8×7

72

90

108

126

20

25

30

35

161

151.2

140

126

1450

46.38

51.45

58

64.4

75

68

72

71

67

3.5

707

5DA-8×8

72

90

108

126

20

25

30

35

184

172.8

160

144

1450

53

58.8

66.2

73.6

90

68

72

71

67

3.5

780

5DA-8×9

72

90

108

126

20

25

30

35

207

194.4

180

162

1450

59.63

66.15

74.6

82.8

110

68

72

71

67

3.5
